¿Quieres saber cómo se miden los tornillos?
Un tornillo tiene varias medias dependiendo el tipo.
Principalmente necesitamos dos medidas: diámetro y largo. La primera medida será el diámetro y la segunda será el largo, entendiendo que un tornillo de 1/2" x 2" se refiere a que el diámetro del tornillo es de 1/2" y el largo es de 2".

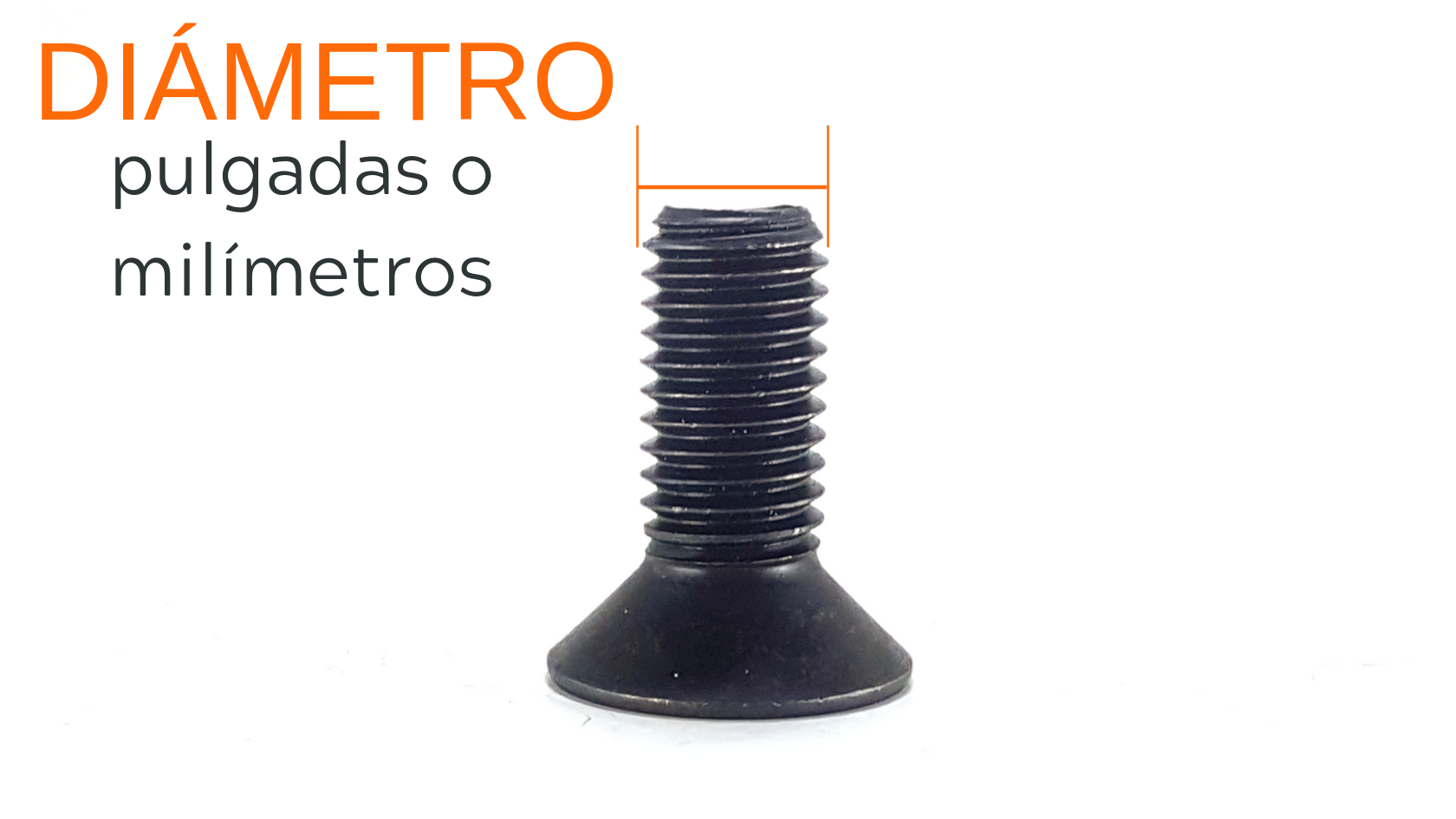

El diámetro se refiere al diámetro de la rosca y/o vástago, que puede ser milimétrico o fraccional (pulgadas). Para medirlo podemos usar desde un calibrador vernier hasta una regla. En la siguiente imagen podemos ver la manera correcta de medir el diámetro del tornillo.

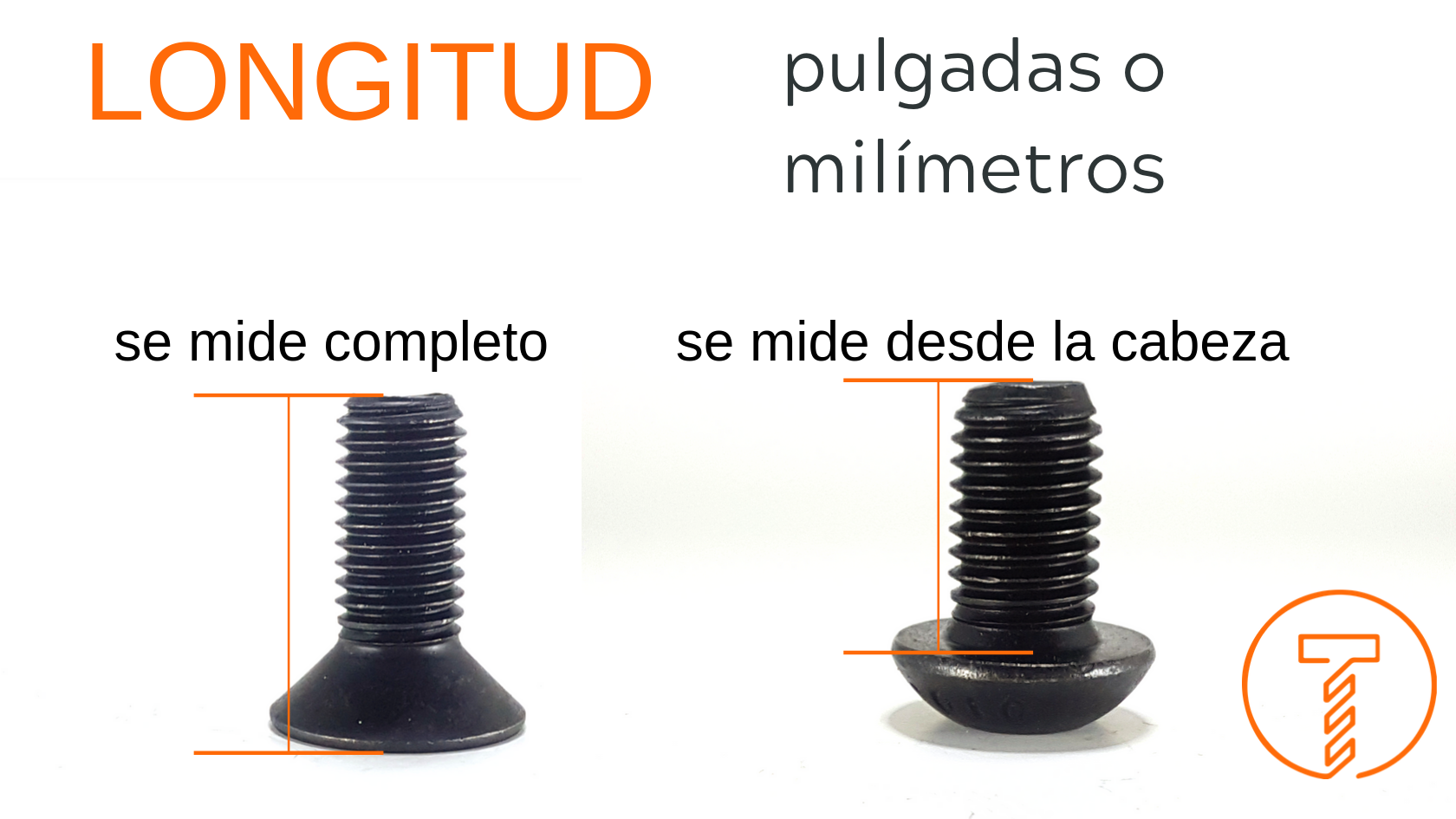

La segunda medida será el largo del tornillo. En la mayoría de los tornillos solo se mide el largo a partir de la cabeza para abajo a excepción de los tornillos cónicos, los cuales se mide el largo total incluyendo la cabeza. En la siguiente imagen podemos ver ejemplos de cómo medir un tornillo.
En el caso de tirafondos o tornillos para madera, la manera de medirlas es similar. En los diámetros tendremos medidas como:
#4 = 7/64"
#6 = 1/8"
#8 = 5/32"
#10 = 3/16"
#12 = 7/32"
#14 = 1/4"

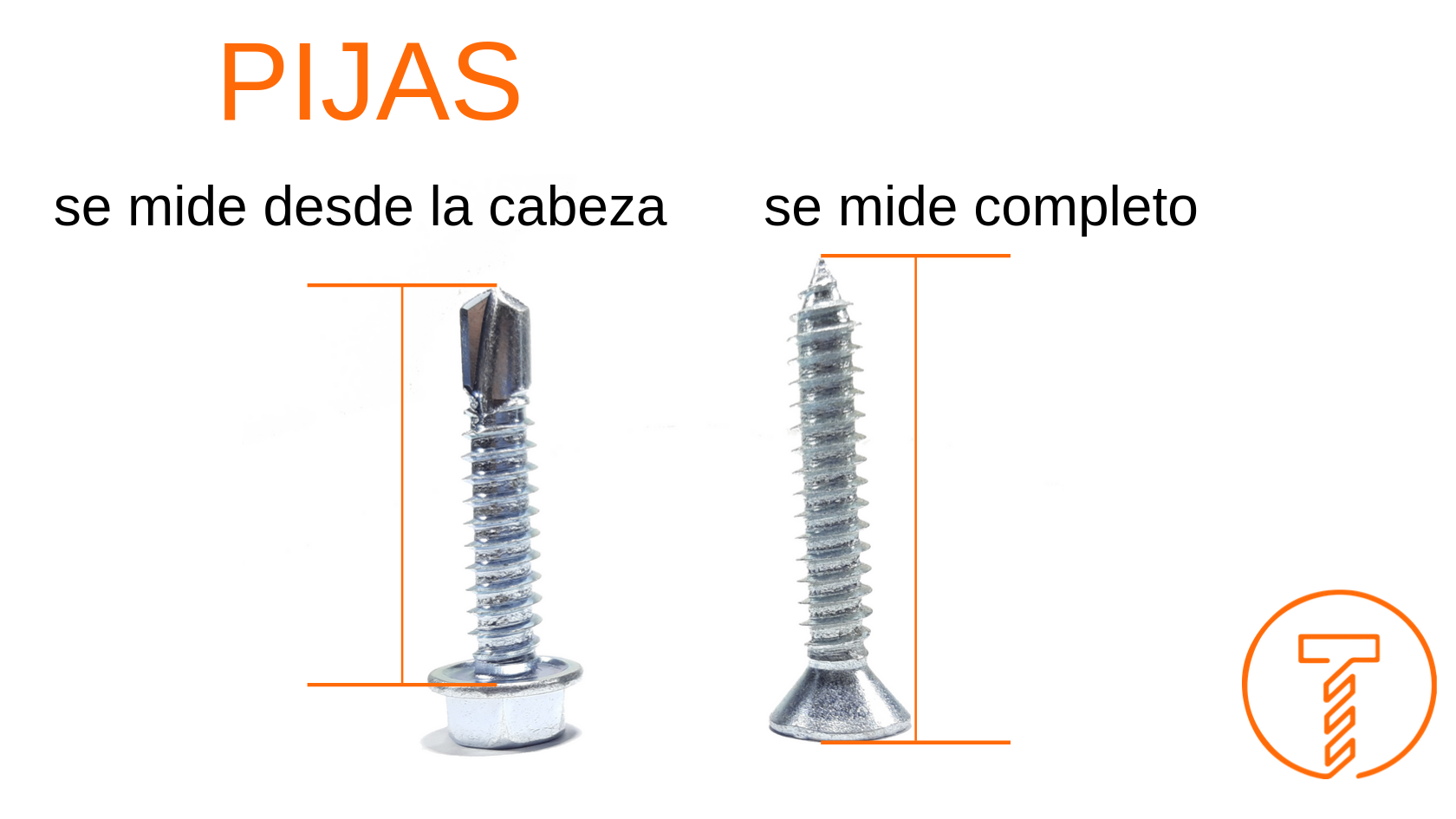

Y el largo se mide igual que el tornillo, de la cabeza para abajo y en los tirafondos o tornillos para madera de cabeza cónica se mide el largo total.
Adicional a esas medidas podemos encontrar otras como el diámetro de la cabeza, el tamaño de la llave que utiliza, etc.

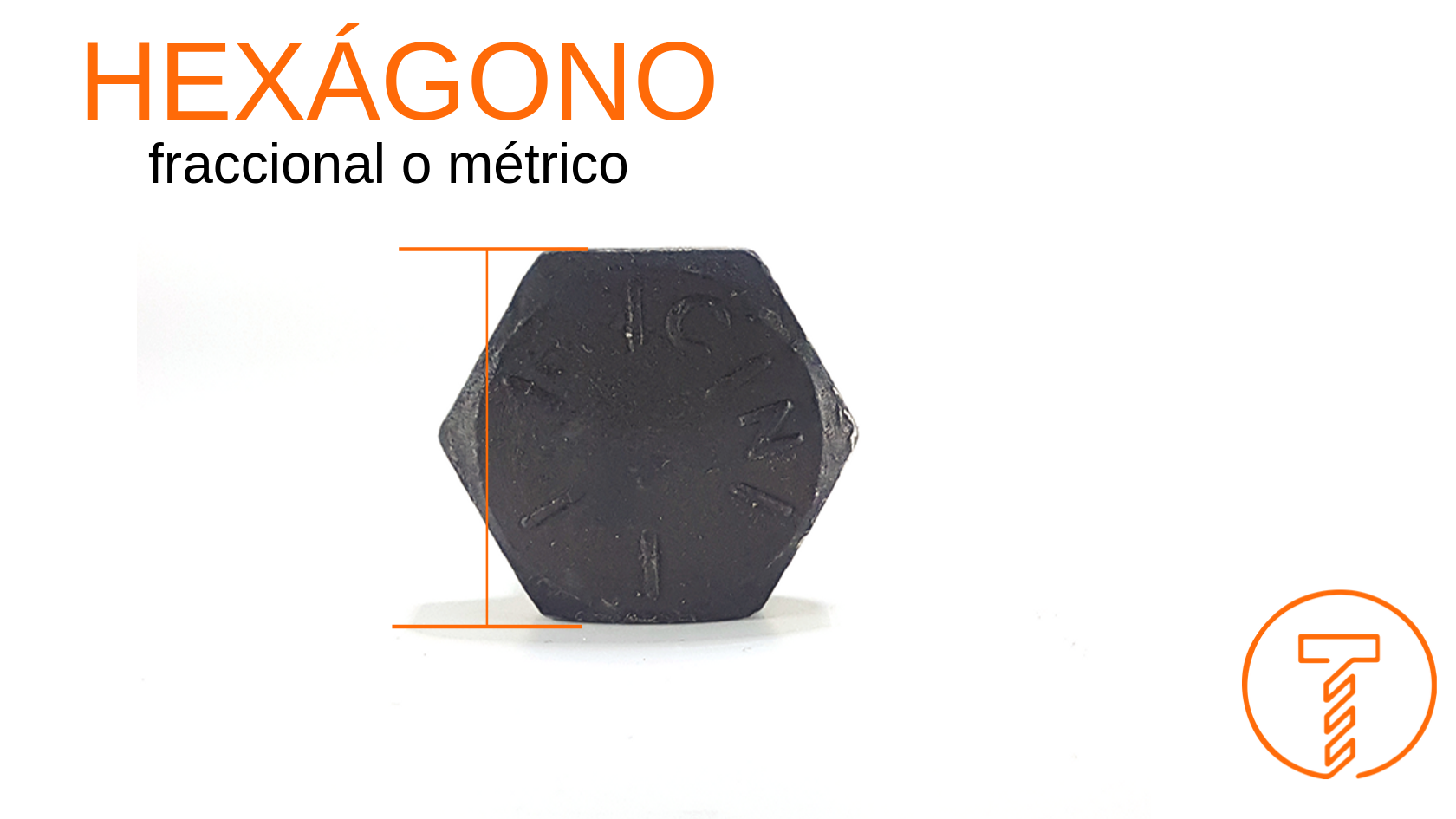

El hexágono se mide como podemos ver en la siguiente imagen.
Un tornillo fraccional usará llave de medida fraccional y a su vez un tornillo métrico usará llave de medida métrica.

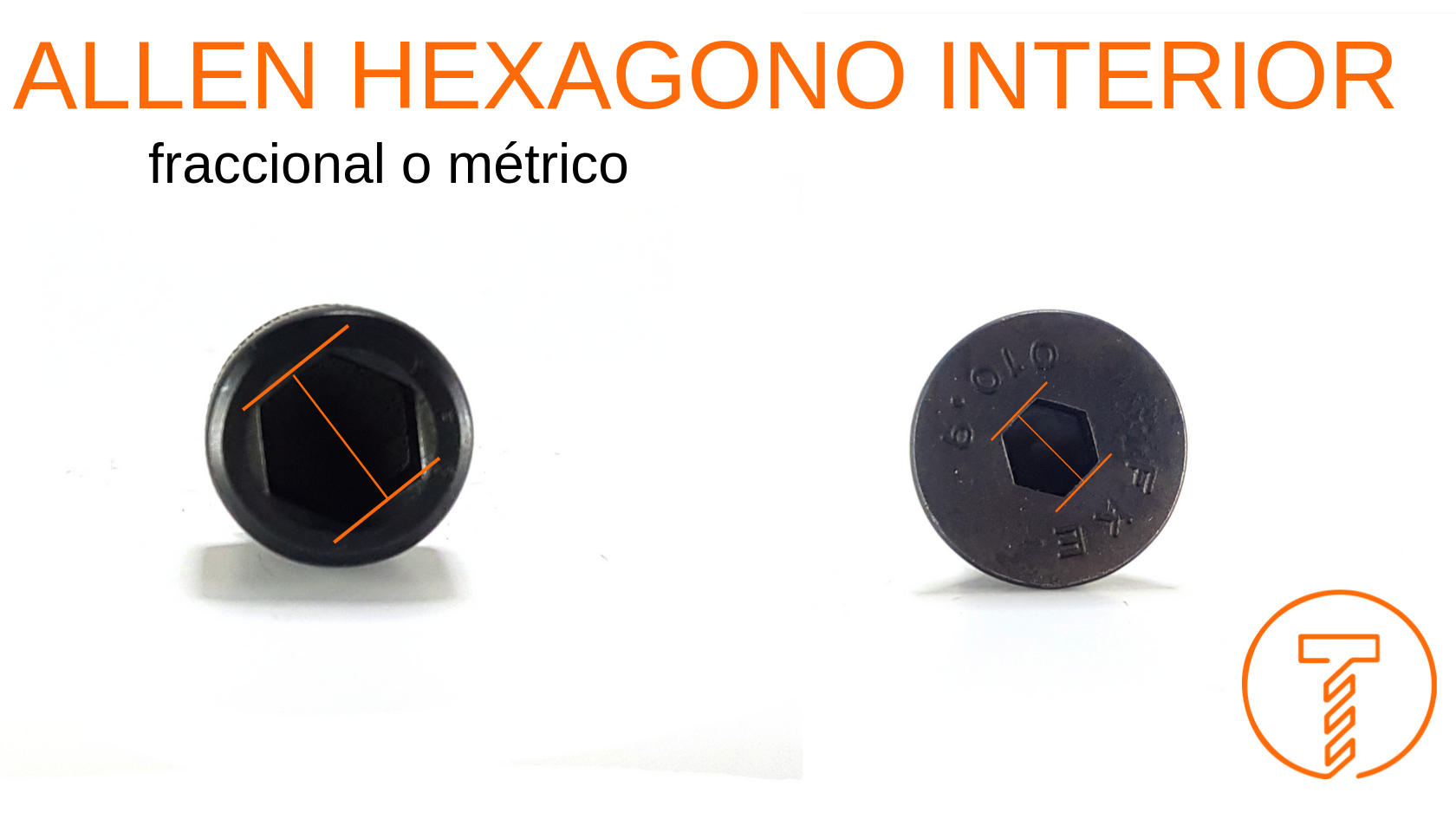

En el caso de los tornillo allen o de hexágono interior, se medirá el tamaño del hexágono. De la misma manera si es fraccional usará llave allen fraccional y viceversa.
También podemos encontrar otra medida que es el paso de rosca. Esta medida es la distancia entre cada cuerda o el numero de cuerdas por pulgada. En un tornillo fraccional obtendremos el paso midiendo la cantidad de cuerdas por pulgada.

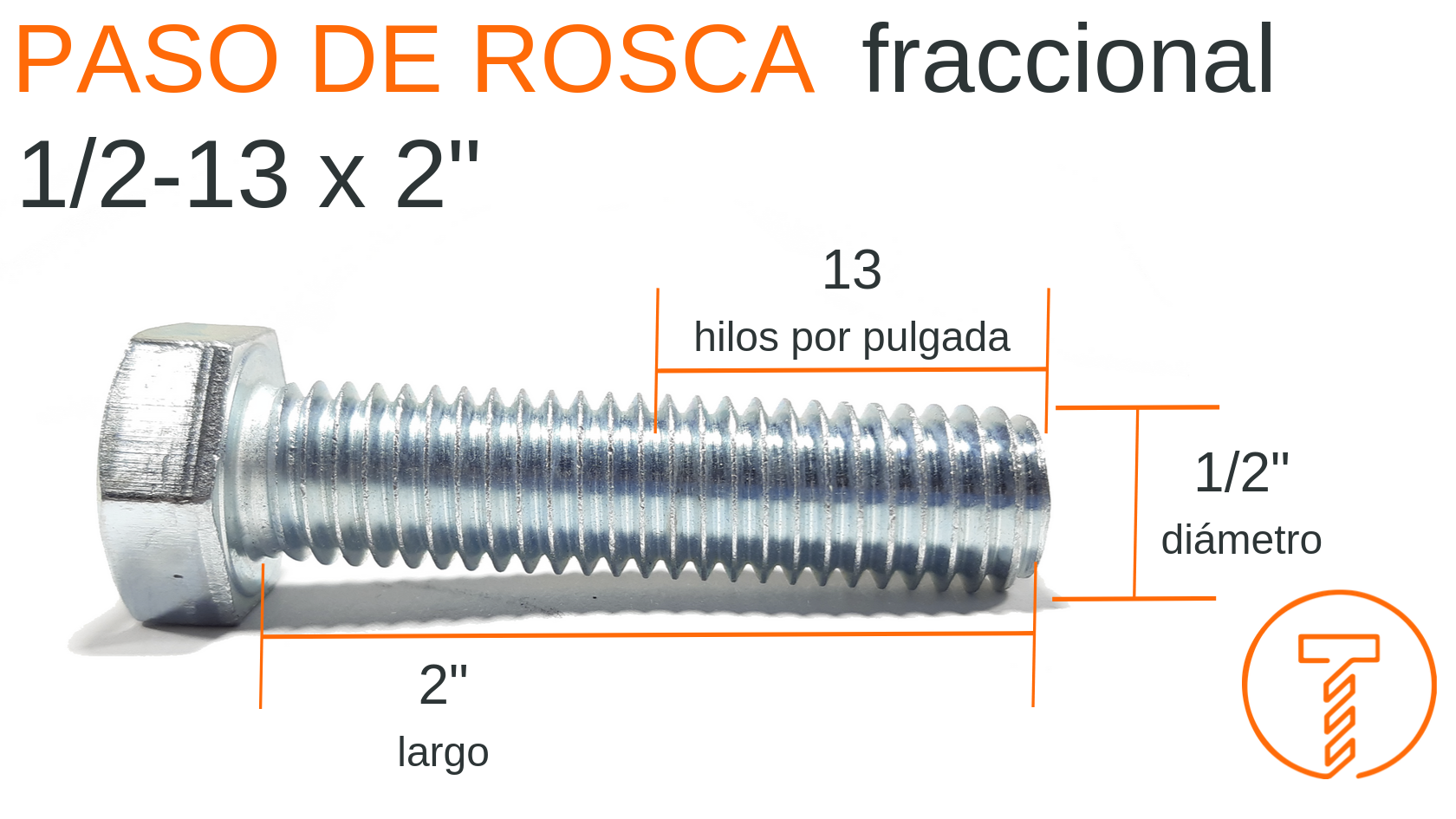

Ejemplo de un tornillo hexagonal con rosca estándar de 1/2" x 2"

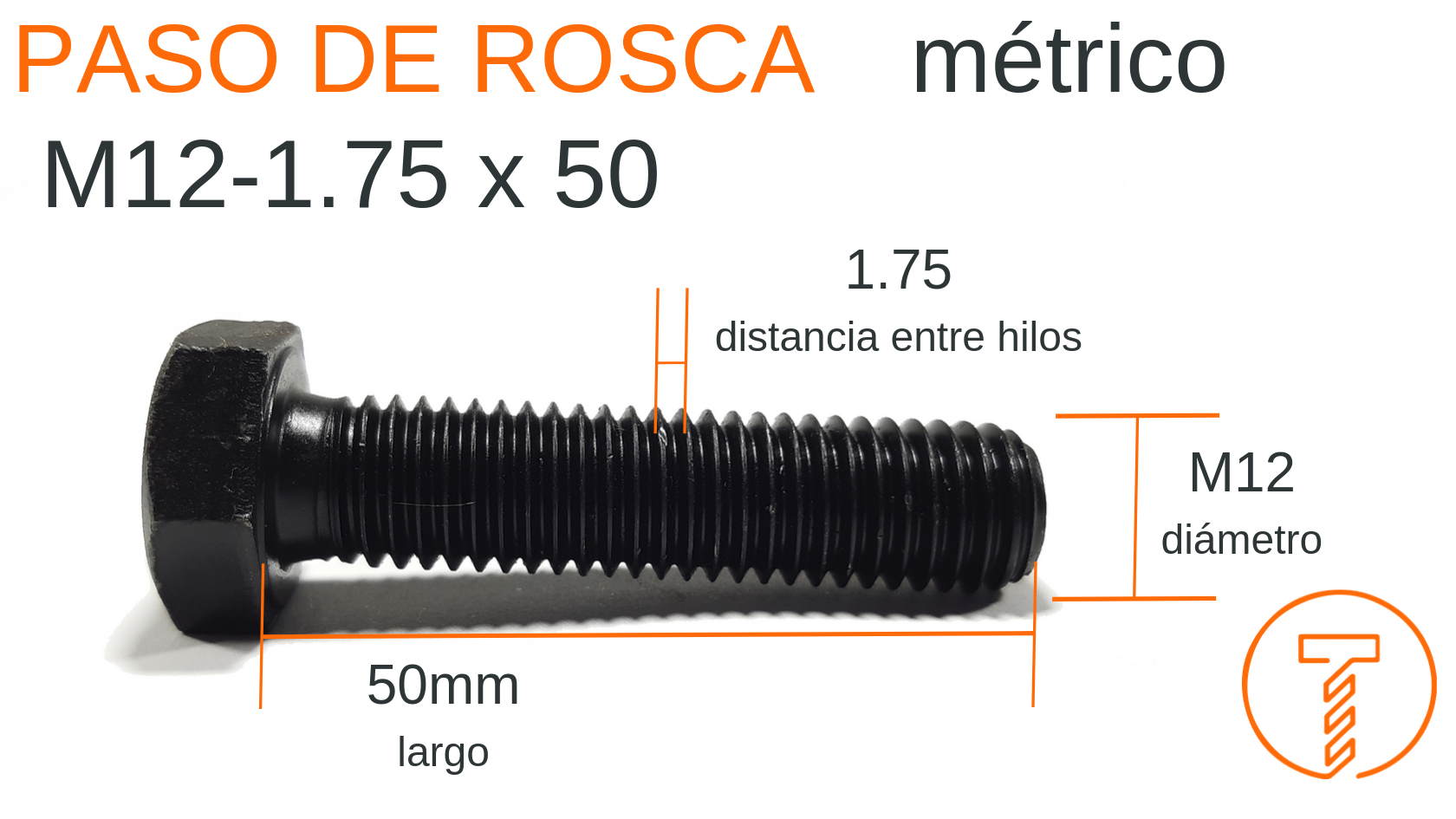

En un tornillo métrico obtendremos el paso midiendo la distancia en milímetros entre cada cuerda.

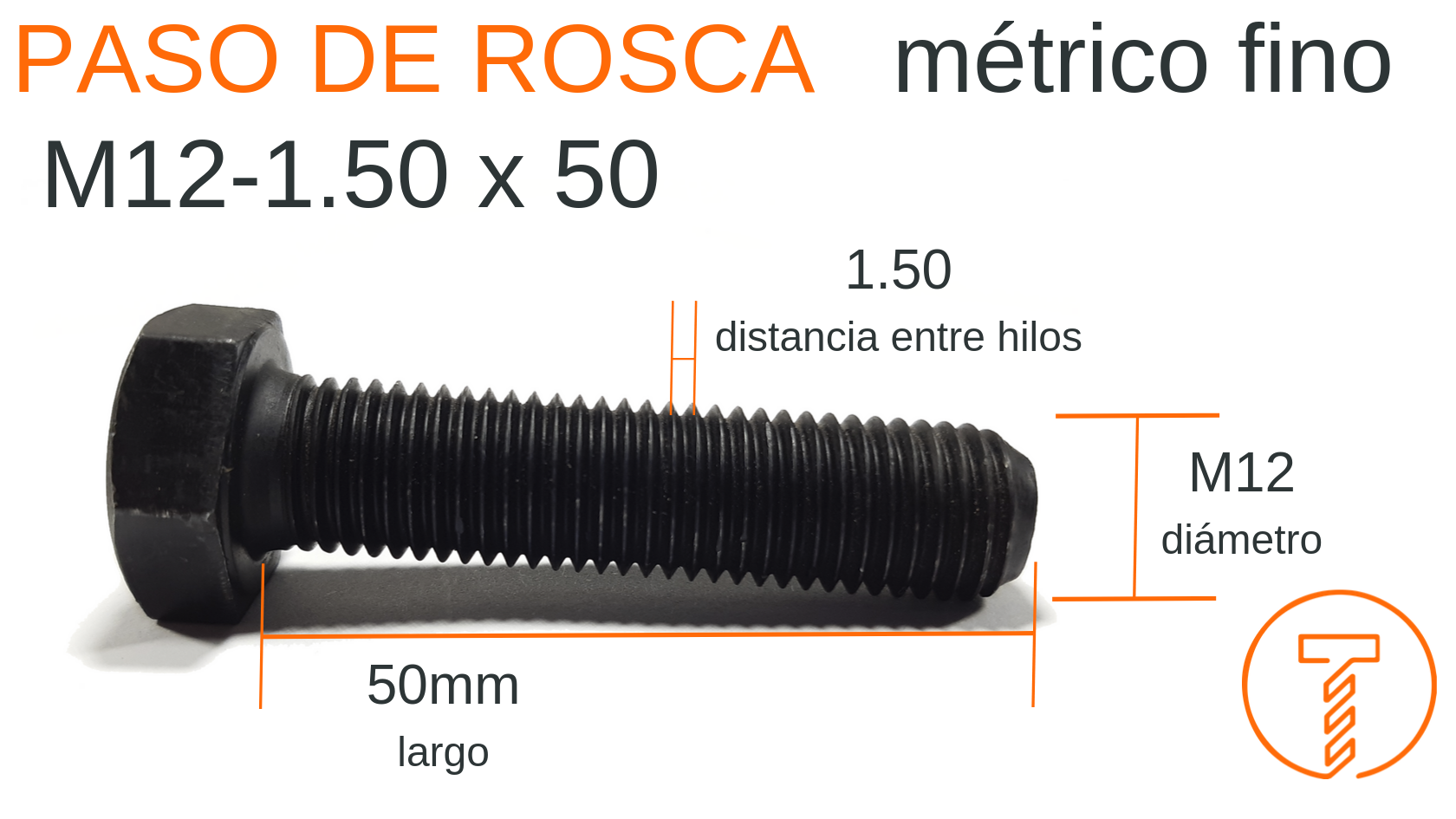

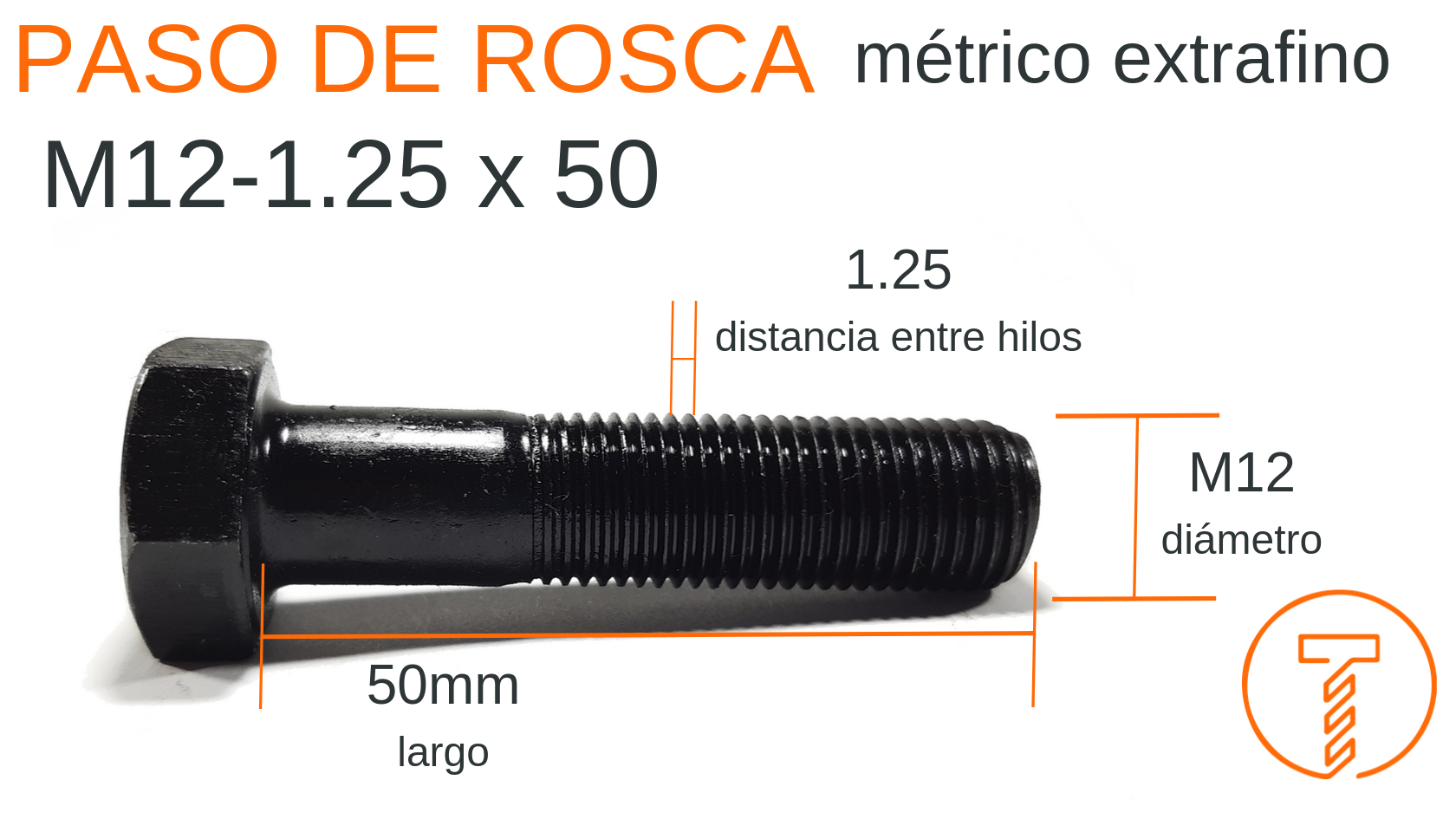

Ejemplo de tornillo hexagonal con diámetro M12 y sus diferentes pasos.
